車載臺的天線共有四個主要技術指標：最大承受功率、中心頻率、帶寬、駐波比。 第一個指標一般不考慮，因為一般來說車載臺的外接天線的最大承受功率都在100W以上，遠遠大于車臺的最大發射功率。 后三個指標是互相關聯的。
我們知道，車臺有工作范圍，我們常說的400頻段的低段(400-420)高段(450-470)業余段(430-440)即此。超出了此范圍，車臺的收發指標(主要有接收靈敏度和發射功率)就會急劇下降甚至不能工作。天線也如此。我們把天線完美諧振的頻率稱為其中心頻率，此時駐波比=1，即車臺發射的所有功率均被天線轉化為電磁波輻射出去。離開了中心頻率駐波比就會逐漸增大，我們把駐波比增大到1.5的時候(此時反射功率為4%)的頻帶寬度稱為天線的工作帶寬。駐波比大于2的時候不建議發射工作，大于2.5絕對不能工作，否則車臺會完蛋(當然車臺也有保護電路，但很危險，不能絕對保證安全)。
天線的中心頻率是在制作的時候確定的，一般在包裝或者銘牌上會明確標出，不標出的也可以使用駐波表測量出來。天線的帶寬取決于以下因素：天線的形式;材料;品質因數和增益。前三個因素在此不展開討論，大家要記住一點：增益越高的天線其帶寬越窄。為什么?道理不是明擺著嗎，又要馬兒跑，有要馬兒不吃草是不可能的，兩頭好只能落一頭啊。
天線制作出廠到了您手上，中心頻率和增益都固定了(一般天線的銘牌都標這兩個指標)，那么根據天線的形式(棒子?苗子?排骨?)，材質，制作工藝就能估算出天線的使用頻帶。經驗數據是：5.5dB增益的不銹鋼苗子，其帶寬約為5-6MHz。
OK，可以繞回來了。四個指標確定了三個，我們唯一要關注的指標就是：駐波比。
有人要問了：怪了，天線都放那兒了，駐波比難道還不確定嗎?
沒錯!駐波比跟天線的安裝位置有關!!!

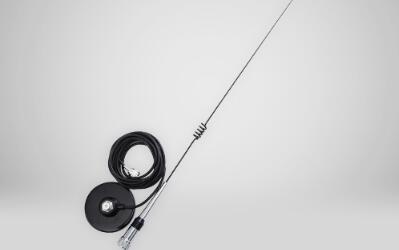

車載天線需要利用車頂的鐵皮(鋼板，別跟俺摳字眼啊，你開了天窗??個案，單獨處理!!)做地網，共同構成天線系統。吸盤雖然是和鐵皮絕緣的，但兩者之間有不小的電容，在高頻狀態下是通路的。改變天線的位置，實際上是改變了天線系統的地網，駐波比會跟著改變。
理論上講，天線應該放在車頂的中間位置，這個地方周圍的地網最理想，也是天線出廠測試的默認位置。但實際生活中苗子可能會太長影響下地庫，所以有些朋友把吸盤放在后備箱上或者使用卡邊。這個時候，天線的工作狀態還理想嗎?
我的答案是：不一定。
您先別急，我也不是逗您玩，真的是不一定。
換句話說可能您會舒服點： 理論上車載天線是應該放在車頂中央的，但實際上如果調整得當，完全可以放在后備箱上或者使用卡邊夾在任意地方，甚至發動機蓋上。
怎么樣，舒服多了吧。唉，這不就是念圣經的時候不能吸煙，但吸煙的時候可以念圣經嗎。。。
如何“調整得當”?這回答案只有一個：使用駐波表測量在所選擇的位置天線的駐波比。邊測量邊調整，直到駐波比OK，OK指小于等于1.5。
建議一個俱樂部的朋友湊錢買個好點的駐波表，目前日本鬼子產的全新的通過式駐波功率表，130-550MHz的，也就300-500大元。十個人每人湊50就OK了。
駐波功率表的用處遠不止此。我曾經為一位車腿測量其天線系統的工作狀況，發現其車臺輸出功率僅有3-5W而且不穩定。拆下車臺用假負載測量就有30W，仔細檢查，原來天線饋線的插頭做的不好，屏蔽層有幾根銅線和芯線短路了。
寫在最后，現在大家應該都知道決定天線位置的原因是什么了吧，因為涉及到地下車庫以及美觀等因素，建議大家把天線安裝者后備箱的位置，不過前提是調整好天線的駐波比。
